一類防雷說明、1類、Ⅰ類、1級、Ⅰ級、10/350、10 350 、T1：
10/350波型防雷器，是一種石墨間隙型的防雷器，具有極強的放電能力，屬開關型防雷器，開關型復合式防雷器是依據EN 61643-11 SPD和IEC 61643-1 SPD標準設計制造，具有很高的雷電流泄放能力，單模塊沖擊電流最大可達50KA（10/350μs）?？蓮V泛應用于雷擊風險較高地區的設備系統電源第一級防雷保護，可組合后用于單/三相供電線路。
10/350一級防雷器基本說明：
? 樂清市東力防雷電器有限公司，品牌：森克雷，聯系人：段經理，聯系電話15958772009，防雷產品CCL一D20（10-20KA）；CCL一C40（20一40KA）；CCL一B60（30-60KA）；CCL一B80（40-80KA）；CCL一B100（60-100KA）；CCL一A50，一級（10/350）Limp50KA，In100KA ，在江西省氣象局備案、安微省氣象局備案、重慶市氣象局備案、四川省氣象局備案、湖北省氣象局備案、上海市氣象局備案、北京市氣象局備案、天津市氣象局備案、福建省氣象局備案、山東省氣象局備案、廣東省氣象局備案、廣西省氣象局備案、海南省氣象局備案、江蘇省氣象局備案、浙江省氣象局備案、遼寧省氣象局備案，二十多個省市已備案 CCL-A系列電涌保護器是按SPD I級分類試驗要求設計的復合式防雷器,可用于電源線路的負載設備第一、二級防護,防止低壓設備受到過壓干擾甚至直擊雷破壞,應用于防雷分區LPZ0A-2界面。
功能和適用范圍

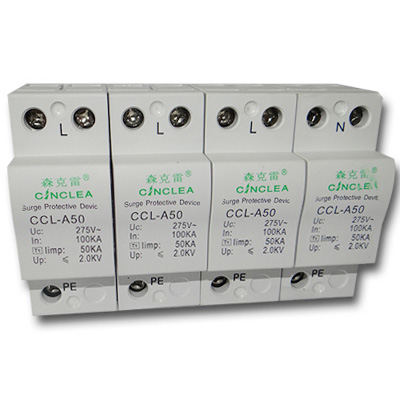

? CCL-A50型交流電源防雷器是一種設計用于中性線和保護接地體之間的火花間隙保護器，可使用在TN-S、TT、和IT系統內。兩層火花間隙位于該裝置內部，是由多片高能石墨電極圓盤組成。高耐熱性的
特氟綸隔環，可靠地保證了火花間隙內部精確限定的安全距離。
主要技術參數
CCL-A50 CCL-A25
依據EN 61643-11， SPD 1級 1級
依據IEC 61643-1， SPD Ⅰ級 Ⅰ級
額定電壓（最大持續工作電壓）UC 275V 275V
雷電沖擊電流 (10/350μs) Iimp 50/100kA 25/100kA
電壓保護水平 Up ≤2.0kV ≤1.5kV
Uc時工頻續流遮斷能力 [L-N] Ifi 25kArms 15kArms
續流抑制/選擇性 預期續流到25kArms時，32A熔絲不跳 預期續流到15kArms時，32A熔絲不跳
響應時間 tA ≤100ns ≤100ns
最大后備熔絲 (L) 315A gL/gG 315A gL/gG
最大后備熔絲 (L-L’) 125A gL/gG 125A gL/gG
最大后備熔絲時短路耐受能力 25kArms 15kArms
工作溫度范圍 TU -40℃ … +80℃ -40℃ … +80℃
最小安裝導線截面積 10mm2多股線/軟線 10mm2多股線/軟線
最大安裝導線截面積 (L1，L2，L3，N，PE) 50mm2多股線/35mm2軟線 50mm2多股線/35mm2軟線
安裝方式 35mm DIN軌，依據EN 50022 35mm DIN軌，依據EN 50022
外殼材料 紅或白色熱塑性材料， UL 94-0 紅或白色熱塑性材料， UL 94-0
防護等級 IP 20 IP 20
10/350一級防雷器產品及性能特點：
?標準35mm導軌安裝，結構緊湊，雙接線端。
?方便安裝與維護，核心部件采用抗氧化零件。
?B+C級保護，泄放能量大，殘壓低。（每線Iimp50KA Up≤2.0kV）
?采用獨有自點火技術,無工頻續流,無漏電流，安全系數高。
? 通流容量大（Limp50kA（10/350uS），漏電流及變化率小，使用安全性高；
? 密封結構設計，動作時無電弧外瀉，能夠封閉安裝在任何標準的配電箱中；
? 采用標準模塊化設計， 安裝簡單，維護方便；
? 核心元件采用國際知名品牌，性能優異，工作穩定可靠；
? 結構嚴謹，維護簡單；
? 本防雷器采用35mm導軌安裝，產品安裝于室內、靠近配電盒或靠近電源線的入戶處。
? CCL-A50 10/350系列交流電源防雷器的安裝接線最好采用凱文接線方法，也可以采用直接并聯接線。采用直接并聯接線時，接線總長度應控制在0.5米以內，以盡量縮短雷電流路徑。
? 連接導線要采用10mm2以上的多股銅芯絕緣導線.
? 將輸入線（來自電源）接入防雷器的輸入端子，把防雷器的接地線與防雷系統接地排可靠連接，連接導線
（含接地線）盡量短，可參考防雷工程要求;
? 把防雷器的接地線就近接保護地（防雷地），注意必須按要求接地，可參考防雷工程要求。
? 產品接線完畢，檢查接線正確、牢固一切正常后，即可通電投入運行。
