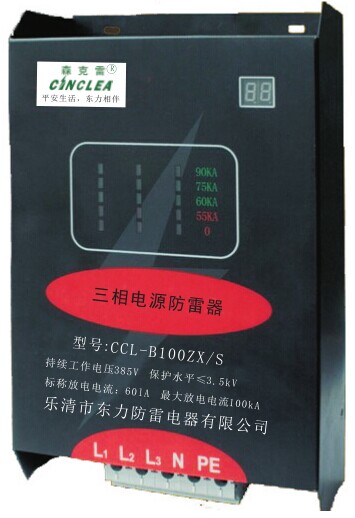

■特點
在正常工作情況下，防雷模塊處于高阻狀態，不影響正常工作，當線路因雷擊出現瞬時過電壓時，防雷模塊在極短時間內迅速導通，將過電壓短路到大地泄放，當過電壓消失后，避雷模塊又恢復到高阻狀態，不影響用戶供電；具有遠程遙信告警及雷擊計數功能,可記錄99次雷擊次數，可抗連續雷擊能力，且具備智能型定量失效指示，而不需要在回路上串接熔斷器或空氣開關。
■應用范圍
廣泛應用于交流45～62HZ，220/380V供電系統，主要用于氣象、交通、郵電、計算機網絡、電子、住宅、鐵路及石化等領域，起到各種過電壓引起的電涌保護。
■安裝方法
●安裝前必須切斷電源，嚴禁帶電操作。
●防雷箱應安裝在室內（壁掛式），并接在設備前端的電源線上
●防雷箱連接線選擇與電源線路相應的線徑連接，接地線應遵循短、直、粗的原則。
●安裝時請根據安裝示意圖所示連接，其中L（L1、L2、L3）為相線，N為零線，PE為地線，切勿錯接，安裝完成后，防雷箱表面所有指示燈（紅、綠）亮?xí)r為正常狀況， 在遭受長期的過電壓或雷擊而引起的劣化失效時，指示燈會依次熄滅，當綠燈合部滅掉，只有紅燈亮?xí)r，說明已使用到極限，須更換。
例：100KA：（最高讀數）指示燈亮?xí)r，表示防雷箱對應的實際最大通流量為100KA，如熄滅表示只達到下一級75KA。
75KA：當指示燈熄滅時， 表示防雷箱對應的實際最大通流量為75KA，如熄滅表示只達到下一級60KA。
60KA：當指示燈熄滅時， 表示防雷箱對應的實際最大通流量為60KA，如熄滅表示只達到下一級50KA。
50KA：指示燈（紅燈）亮?xí)r，表示防雷箱對應的實際最大通流量為50KA時就要考慮更換。
OKA：紅燈亮?xí)r， 表示防雷箱最大通流量已小于50KA，OKA紅燈滅時，該防雷箱已無防雷功能。
■技術參數
名 稱 |
型 號 |
標稱放電電流In(kA, 8/20) |
最大放電電流Imax(kA,8/20) |
電壓保護水平Up(kV) |
最高持續運行電壓Uc(V～) |
引入電源線截面積(mm2) |
接地 |
外型尺寸 |
|
智能型型電源防雷 |
CCL-C40ZX/D |
20 |
40 |
≤1.5～3.5 |
275～440 |
≥6 |
≥16 |
單相/三相 |
|
CCL-B60ZX/D |
30 |
60 |
≤2.0～3.8 |
275～440 |
≥10 |
≥16 | ||
|
CCL-B80ZX/D |
40 |
80 |
≤2.2～4.0 |
275～440 |
≥16 |
≥25 | ||
|
CCL-B100ZX/D |
60 |
100 |
≤2.5～4.2 |
275～440 |
≥25 |
≥25 |

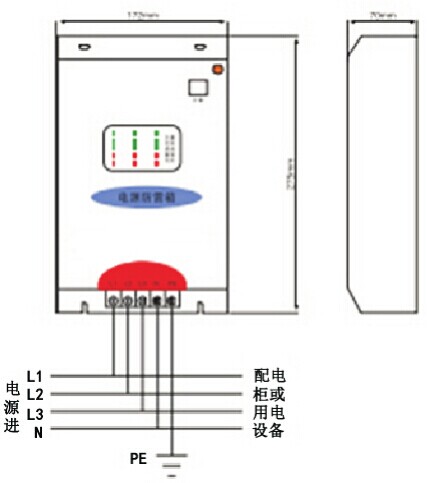

■接線圖
