■特點
雷擊計數器可記錄各種防雷裝置的雷擊和瞬間過電壓次數，計數次數為兩位數，最高為99次。雷擊計數器安裝于電涌保護器的接地線上，動作電流為±3KA（8/20μs）,最高計數電流為150KA.
■安裝方法
●雷擊計數器配有電流互感器.安裝使用時,把電流互感器套入電涌保護器的PE線上,互感器的次數線圈的兩根線引入雷擊計數的5、6接線柱，牢固連接，按下顯示開關，即可顯示記錄次數。
●雷電計數器有6個接線柱，1、2兩個接線柱接N、L線為計數器提供工作電壓。3、4兩個接線住，短接一下可實現計數器復零。5、6兩個接線柱接入電流互感器線圈的兩根引線。
■技術參數
名 稱 |
型 號 |
工作電壓(V～) |
動作電流 (kA,8/20) |
計數次數 |
|
雷電計數器 |
CCL-JS |
230 |
3～150 |
0～99 |

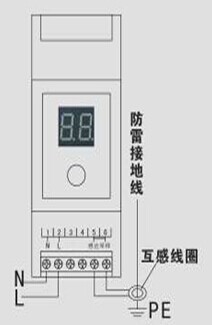

■接線圖
