■應用范圍

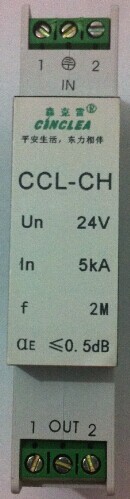

●CCL-CH系列雙絞線信號防雷器（模擬信號防雷器）采用兩級保護，端子式連接，應用于2MHz以下雙絞線傳輸?shù)哪M信號（傳輸線路的通信、數據傳輸、測量控制系統），用于防止雷擊過電壓對設備所造成的危害。
■技術參數:
■安裝事項
●CCL-CH系列雙絞線信號防雷器（模擬信號防雷器）采用兩級保護，端子式連接，應用于2MHz以下雙絞線傳輸?shù)哪M信號（傳輸線路的通信、數據傳輸、測量控制系統），用于防止雷擊過電壓對設備所造成的危害。
■技術參數:
| 產品名稱 | 產品型號 | 工作電壓Un（V-） | 最高持續運行工作電壓Uc（V-） | 標稱放電電流In(kA) | 插入耗損dB | 傳輸頻率MHz | 接口方式 |
| 雙絞線信號防雷器 | CCL－CH/05 | 5 | 6.5 | 5 | ＜0.5 | 2 | 接線端子 |
| CCL－CH/06 | 6 | 7.5 | |||||
| CCL－CH/12 | 12 | 15 | |||||
| CCL－CH/24 | 24 | 35 | |||||
| CCL－CH/48 | 48 | 65 | |||||
| CCL－CH/110 | 110 | 150 | |||||
| CCL－CH/180 | 180 | 240 | |||||
| CCL－CH/220 | 220 | 300 |

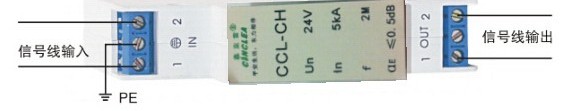

●串聯在設備輸入回路上，采用35mm標準導軌固定，如多回路可采用多個組合安裝，輸入端（IN）接信號通道，輸出端（OUT）接信號處理設備。不得接為反，中間端子為接地端，與接地匯流排相連。

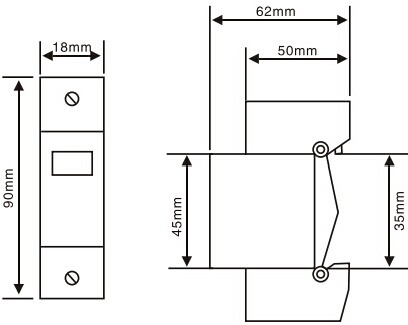

■尺寸及安裝接線
