應用范圍
●CCL-H型系列電壓信號、電流環路信號防雷器依據GB18802.21及IEC61643-21設計生產，廣泛用于金融、通信、交通、石化、等行業的各類信號線路，如自動化控制、檢測、傳輸、調節、報警等線路，用于防止雷電和其它原因引起的瞬態或暫態過電壓對設備的危害。
特點
●產品結構有整體式與插拔式，滿足不同用戶需求。
●用兩級保護，保護效果明顯，響應速度快。
●插拔式采用熱插拔設計，拔下防雷模塊，信號直通；插入防雷模塊，信號經防雷模塊通過，具備防電涌功能。
●采用35mm標準導軌設計，方便用戶安裝，更換。
■技術參數:
●CCL-H型系列電壓信號、電流環路信號防雷器依據GB18802.21及IEC61643-21設計生產，廣泛用于金融、通信、交通、石化、等行業的各類信號線路，如自動化控制、檢測、傳輸、調節、報警等線路，用于防止雷電和其它原因引起的瞬態或暫態過電壓對設備的危害。
特點
●產品結構有整體式與插拔式，滿足不同用戶需求。
●用兩級保護，保護效果明顯，響應速度快。
●插拔式采用熱插拔設計，拔下防雷模塊，信號直通；插入防雷模塊，信號經防雷模塊通過，具備防電涌功能。
●采用35mm標準導軌設計，方便用戶安裝，更換。
■技術參數:
| 產品名稱 | 產品型號 | 額定工作電壓Un（V-） | 標稱放電電流（8/20μs，KA) | 響應時間 | 插入耗損（dB） | 標稱電流(Ma) | 傳輸頻率(MHz) |
| 電流環路信號防雷器 | CCL－H6 | 6 | 5 | ＜1 | ＜0.5 | 200 | 20 |
| CCL－H12 | 12 | ||||||
| CCL－H24 | 24 | ||||||
| CCL－H48 | 48 | ||||||
| 電壓信號防雷器 | CCL－H6（1-3） | 6 | |||||
| CCL－H12（1-3） | 12 | ||||||
| CCL－H24（1-3） | 24 | ||||||
| CCL－H48（1-6） | 48 |

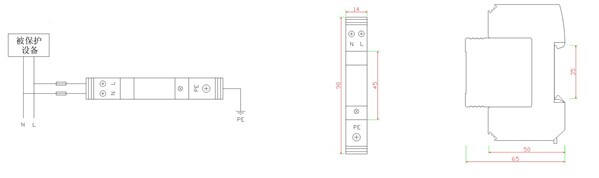

■安裝示意圖及尺寸:
