■應用范圍
●CCL-K系列同軸天饋信號防雷器的保護對象是天線系統，主要包括衛星天線，微波，移動通信，對講系統的天線和雷達天線等。
■技術參數
●CCL-K系列同軸天饋信號防雷器的保護對象是天線系統，主要包括衛星天線，微波，移動通信，對講系統的天線和雷達天線等。
■技術參數
| 產品名稱 | 產品型號 | 工作頻率范圍(G) | 常用阻抗(Ω) | 標稱放電電流（8/20μs，KA) | 最大放電電流（8/20μs，KA) | 標稱點火電壓（V） | 限制電壓（V） | 插入駐波比 （dB） |
插入耗損 （dB） |
接頭形式 |
| 同軸天饋信號防雷器 | CCL－K/BNC | 0～2.0 | 50 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 | K/K、K/J、J/J |
| CCL－K/F | 0～1.0 | 75 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 | ||
| CCL－K/SMA | 0～1.0 | 75 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 | ||
| CCL－K/N | 0～2.0 | 50 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 |
■安裝事項
●CCL-K系列同軸天饋信號防雷器串聯在被保護設備與天饋線通道之間，輸入端與天饋通道相連。用2.5mm2以上多股銅芯線把天饋防雷器接地端子與接地排牢固連接，接地線盡可能短而直。請根據設備類型，接口形式，工作頻率，特性阻抗等不同要求進行選型。

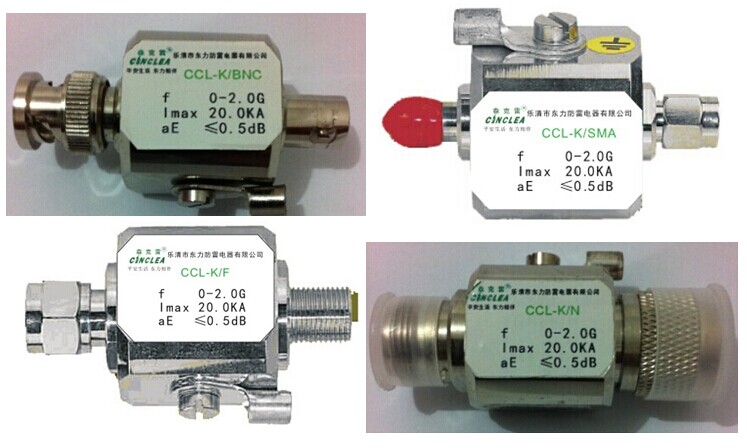

■產品連接

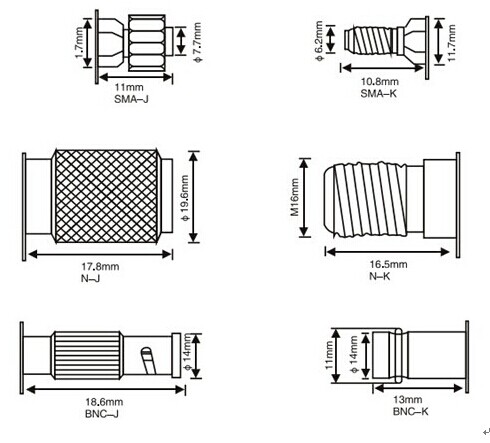

■產品各種接頭形式示意圖
