應用范圍

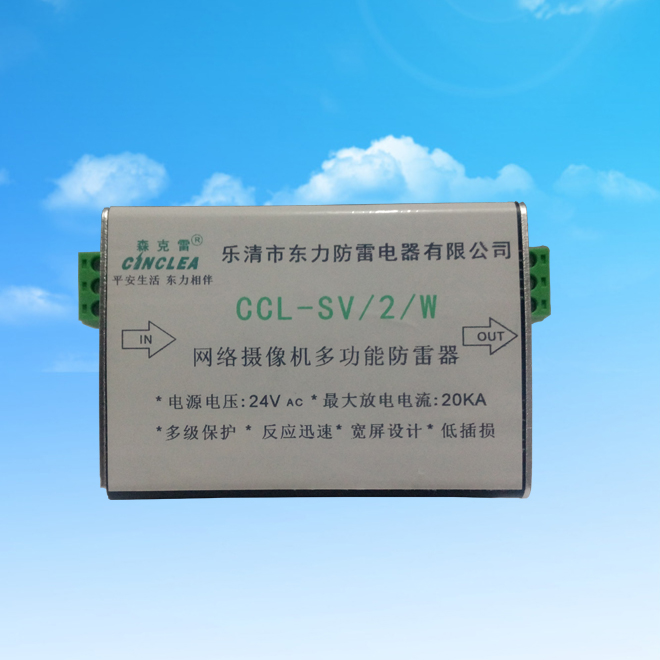

●視頻監控系統二合一、三合一防雷器及網絡攝像機防雷器采用等電位連接設計，適用于視頻監控系統二合一（電源、視頻）及網絡攝像機（電源、RJ45網絡），三合一（電源、視頻、控制線路）保護，使其免受雷電感應過電壓，電源干擾，靜電放電等所造成的損壞。
■安裝事項
●將系統進線接入防雷器輸入端，再?gòu)姆览灼鬏敵龆艘€(xiàn)接到被保護設備，從接地端引線接地，保證良好的接地。
■技術參數:
| 型號參數 | CCL－SV/3 | CCL－SV/2 | CCL－SV/W網絡監控?cái)z像機 | ||||
| 電源 | 視頻 | 控制 | 電源 | 視頻 | 電源 | 網絡(支持POE) | |
| 工作電壓 Un | 220～24～ 24V- 12V- |
6V- 12 V- | 220～24～ 24V- 12V- |
6V- | 220～24～ 24V- 12V- |
5V- | |
| 標稱放電電流 In | 5-10kA | 5 kA | 5-10kA | 5 kA | 5-10kA | 3 kA | |
| 最大放電電流 Imax | 10-20kA | / | 10-20k | / | 10-20k | / | |
| 傳輸頻率 | / | 20M 10M | / | 20M | / | 100M, 1000M | |
| 標稱載流量 | 1A | 200mA | 1A | 200mA | 1A | 200mA | |
| 插入耗損 | / | ＜0.5dB | / | ＜0.5dB | / | 隔離式保護 | |
