應用范圍及工作原理
●CCL-T型系列同軸信號防雷器的保護對象是各種監控信號、通訊信號、視頻信號及計算機同軸網絡。
●同軸信號防雷器采用兩級電涌防護。第一級泄放雷電流，每二級鉗制過電壓。在規定的傳輸頻率范圍內，通過恰當?shù)剡x擇護器件參數，使過電壓的大部分能量在第一級得到泄放，殘壓在第二級進一步得到鉗制，保護水平控制在設備的安全電壓值內。

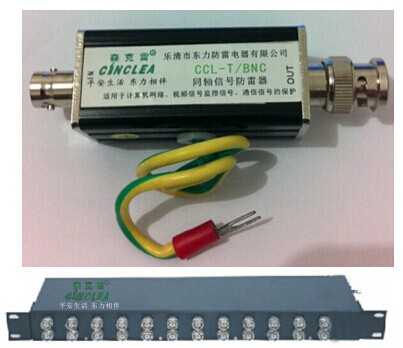

●CCL-T/BNC系列多接口信號防雷器，采用標準19寸機柜設計，安裝維護方便。
■技術參數
●CCL-T型系列同軸信號防雷器的保護對象是各種監控信號、通訊信號、視頻信號及計算機同軸網絡。
●同軸信號防雷器采用兩級電涌防護。第一級泄放雷電流，每二級鉗制過電壓。在規定的傳輸頻率范圍內，通過恰當?shù)剡x擇護器件參數，使過電壓的大部分能量在第一級得到泄放，殘壓在第二級進一步得到鉗制，保護水平控制在設備的安全電壓值內。
●CCL-T/BNC系列多接口信號防雷器，采用標準19寸機柜設計，安裝維護方便。
■技術參數
| 產品名稱 | 產品型號 | 傳輸速率(M) | 標稱放電電流（8/20μs，KA) | 額定工作電壓Un（V-） | 最高持續運Uc（V-） | 插入耗損（dB） |
接頭形式 |
規格 |
|
同軸視頻信號防雷器 |
CCL－K/BNC | 10 | 10 | 6 | 7.2 | 0.5 | BNC/KK | 單口 |
| BNC/JK | ||||||||
| 機架式同軸視頻信號防雷器 | CCL－K/BNC/8 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 機架式8口 |
| CCL－K/BNC/12 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 機架式12口 | |
| CCL－K/BNC/16 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 機架式16口 | |
| CCL－K/BNC/24 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 機架式24口 |

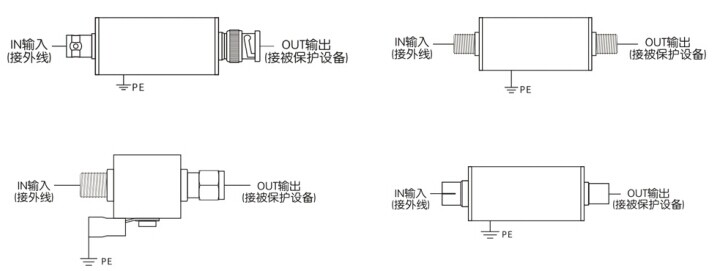

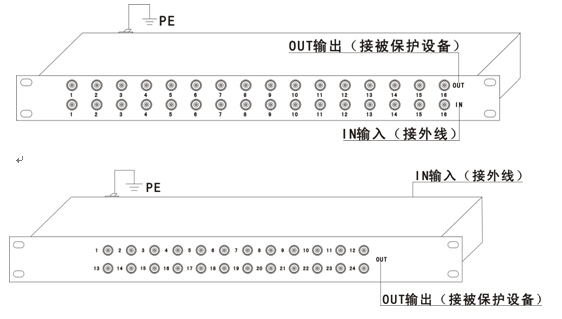

■安裝示意圖:
