應用范圍
CCL-TO系列退耦器串聯安裝于額定電壓500V及以下的低壓供電系統中，用于增加導線感抗，彌補導線長度不足，協調不同規格電涌保護器之間的配合問題。典型應用于B級和C級的電涌保護器都安裝在一個配電箱中的場合。當前級防雷器至后級防雷器之間的線路長度小于10m，在兩級防雷器之間加裝退耦器。由于退耦是串聯在線路中，應根據線路的負載電流選擇相應的退耦器。
工作原理
●退耦器對瞬時高能雷電流有極佳的電感特性，在雷擊過電壓來臨時保證電涌保護器的可靠動作。
■技術參數:

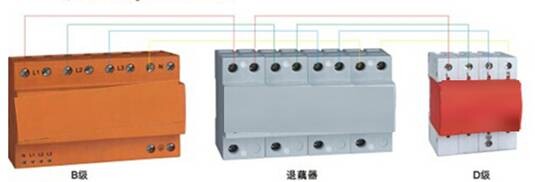

■安裝示意圖:

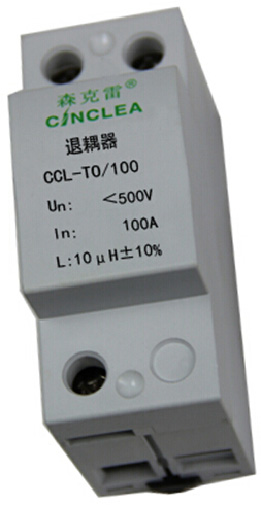

CCL-TO系列退耦器串聯安裝于額定電壓500V及以下的低壓供電系統中，用于增加導線感抗，彌補導線長度不足，協調不同規格電涌保護器之間的配合問題。典型應用于B級和C級的電涌保護器都安裝在一個配電箱中的場合。當前級防雷器至后級防雷器之間的線路長度小于10m，在兩級防雷器之間加裝退耦器。由于退耦是串聯在線路中，應根據線路的負載電流選擇相應的退耦器。
工作原理
●退耦器對瞬時高能雷電流有極佳的電感特性，在雷擊過電壓來臨時保證電涌保護器的可靠動作。
■技術參數:
| 產品名稱 | 產品型號 | 額定電流In（A） | 額定工作電壓Un(V) | 額定電感L（μH） | 工作頻率（Hz） |
| 退耦器 | CCL－T0/16 | 16 | ＜500 | 10±20% | 50 |
| CCL－TO/32 | 32 | ＜500 | 10±20% | 50 | |
| CCL－TO/63 | 63 | ＜500 | 10±20% | 50 | |
| CCL－TO/100 | 100 | ＜500 | 10±20% | 50 |
