■用途
該產品廣泛適用于保護太陽能光伏發電系統中的光伏板、逆變器等設備，為光伏發電系統提供全方位的浪涌保護。
■產品特點

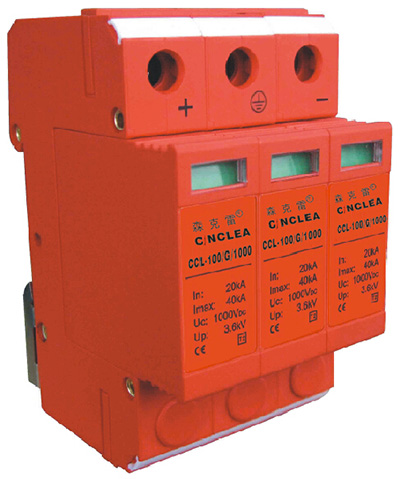

●完整的預接線單元，用于光伏設備中，由底座和插入式保護模塊組成。
●Y型電路設計，三組高性能的壓敏電阻，當發電機電路中出現絕緣故障時，可避免對電涌保護器的損害。
●功能強大的氧化鋅壓敏電阻具有高泄放能力。
●內置動態熱脫扣器，具備了高可靠性。
●故障指示以紅色標記出現在監控窗口中。
■技術參數
| 名稱 | 型號 | 額定工作電壓Un（V-），適用范 | 標稱通 流容量In(kA, 8/20μs) | 最大通 流容量Imax(kA,8/20μs) |
| 光伏發電專用電涌保護器 | CCL-20/G | （48、68、100，100V以下系統） （150、360、470，120V到500V系統）（500、620、680，500V到700V系統） （900、1000，700V以上系統） |
10 | 20 |
| CCL-40/G | 20 | 40 | ||
| CCL-60/G | 30 | 60 | ||
| CCL-80/G | 40 | 80 | ||
| CCL-100/G | 60 | 100 |
■安裝說明
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷器前端串聯熔斷器或自動斷路器。
● 安裝時請根據安裝示意圖所示連接，其中+為正極線，-為負極線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
●防雷器在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
●防雷器應并聯安裝（也可采用凱文接線方式），連接線要求牢固可靠，且要求短、粗、直。

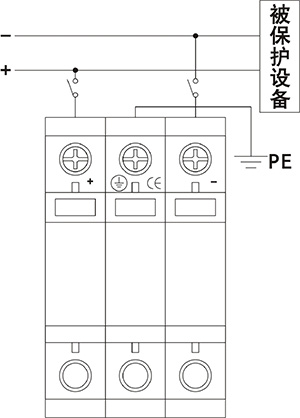

■安裝示意圖
