■產品介紹

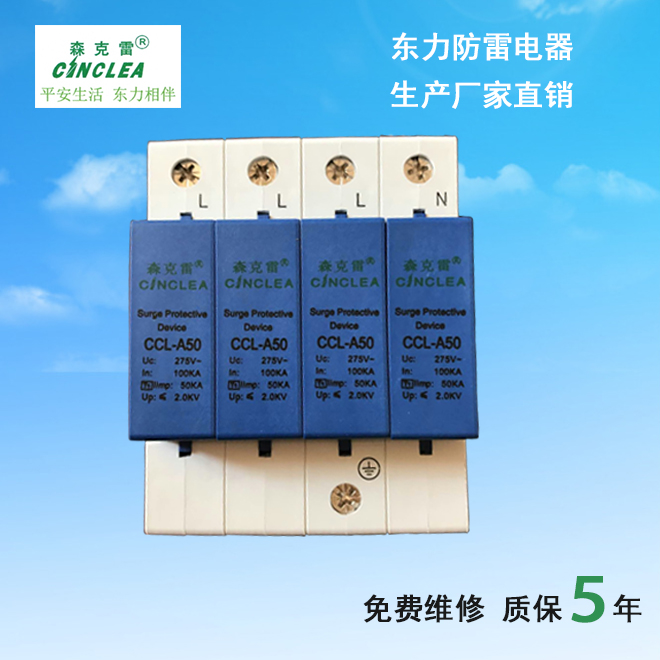

CCL-A50小模塊系列防雷器是按SPD I級分類試驗要求設計的復合式浪涌保護器，可用于電源線路的負載設備第一、二級防護，防止低壓設備受到過壓干擾甚至直擊雷破壞，應用于防雷分區LPZ0A-2界面。開關型復合式浪涌保護器是依據IEC61643-1和GB 18802.1—2011標準設計制造，具有很高的雷電流泄放能力，單模塊沖擊電流最大可達50KA（10/350μs)?？蓮V泛應用于雷擊風險較高地區的設備系統電源第一級浪涌保護，可組合后用于單/三相供電線路。
■技術參數
|
產品型號 |
CCL-A50 |
|
依據EN 61643-11， SPD |
1級 |
|
依據IEC 61643-1， SPD |
Ⅰ級 |
|
額定電壓（最大持續工作電壓）UC |
275V |
|
雷電沖擊電流 (10/350μs) Iimp |
50/100kA |
|
電壓保護水平 Up |
≤2.0kV |
|
Uc時工頻續流遮斷能力 [L-N] Ifi |
25kArms |
|
續流抑制/選擇性 |
預期續流到25kArms時，32A熔絲不跳 |
|
響應時間 tA |
≤100ns |
|
最大后備熔絲 (L) |
315A gL/gG |
|
最大后備熔絲 (L-L’) |
125A gL/gG |
|
最大后備熔絲時短路耐受能力 |
25kArms |
|
工作溫度范圍 TU |
-40℃ … +80℃ |
|
最小安裝導線截面積 |
10mm2多股線/軟線 |
|
最大安裝導線截面積 (L1，L2，L3，N，PE) |
50mm2多股線/35mm2軟線 |
|
安裝方式 |
35mm DIN軌，依據EN 50022 |
|
外殼材料 |
紅或白色熱塑性材料， UL 94-0 |
|
防護等級 |
IP 20 |
■功能特點
● 標準35mm導軌安裝，結構緊湊，雙接線端(凱文方式)。
● B+C級保護，泄放能量大，殘壓低。（每線Iimp50KA， Up≤ 2.0KV)
● 采用獨有自點火技術，無工頻續流，無漏電流，安全系數高。
● 核心部件采用抗氧化、耐電弧燒蝕、性能優異的特殊合金材料制成，抗環境能力強，使用壽命長。
■安裝示意圖
