一、產品概述
(一) 依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器(如，熔斷器和斷路器)。而當SPD失效或短路時，熔斷器和斷路器由于不能與SPD協調配合，導致發生火災和設備遭雷擊損壞的事故。目前與SPD大量配套使用的熔斷器和斷路器有一下三點不協調：
1.雷電沖擊時誤分斷、易損壞——防雷保護失效；
2. SPD短路時發生工頻續流不分斷——熔斷器和斷路器的額定分斷電流，在SPD發生失效或短路時，如果不能提供熔斷器和斷路器的額定分斷電流的8至10倍的瞬迏電流(如，C32斷路器需提供320A的瞬迏電流)， SPD可能發生起火事故；
3.雷電沖擊電流殘壓高——設備防雷保護可靠性降低。
(二) 針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，本產品具有以下特點：
1.大雷電沖擊電流(25kA 10/350μs，100kA 8/20μs)不分斷——確保SPD防雷保護有效；
2.SPD故障工頻續流分斷值低于3A±1A——確保電網及用電安全；
3.雷電沖擊殘壓低——增加設備防雷保護可靠性。
本產品與SPD配合使用的直接效果是，大雷電沖擊下，SPD后備保護器不分斷；SPD發生故障后，小工頻電流流過迅速分斷，確保電網和用電安全。
二、使用環境：
1.工作溫度：－250C ～＋700C；
2.儲存溫度：－400C ～＋850C；
3.相對濕度：不大于95%； 4.室內運行，或在沒有雨雪侵襲的地方。

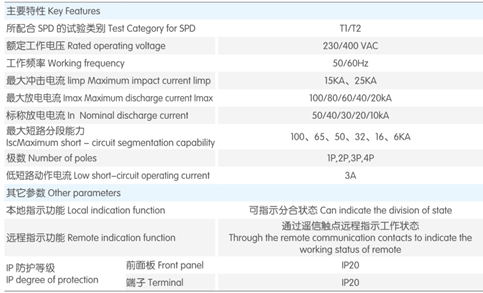

三、技術參數：

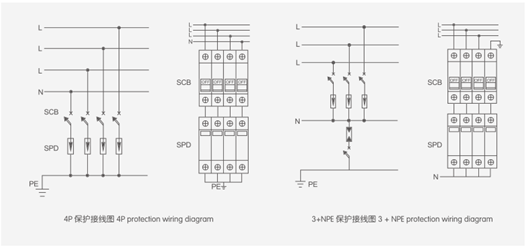

四、產品尺寸及安裝接線圖：
五、注意事項：
輸入、輸出多股銅芯線應符合SPD輸入線徑要求，且連接線應盡量短、直。
